林巴赫L550E发动机安装测试教学，这一期我们将介绍发动机在测试台上的安装以及电气、油路的连接。

林巴赫L550E发动机装配

一、发动机安装前准备

首先，将林巴赫L550E发动机放置于平整的桌面，准备好安装所需的配件和工具。

二、发动机在测试台上安装

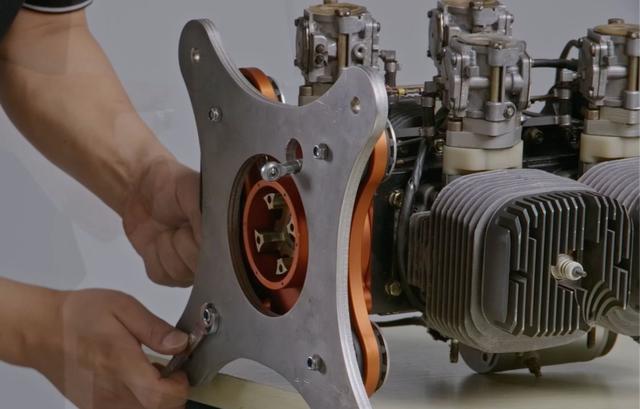

1.分别将4个缓冲垫片装配到发动机底座的缓冲垫安装处；安装发动机安装座，使舵机拉杆能够通过安装座孔位；通过配套的螺栓将发动机安装座与缓冲垫进行紧固连接

安装发动机安装座

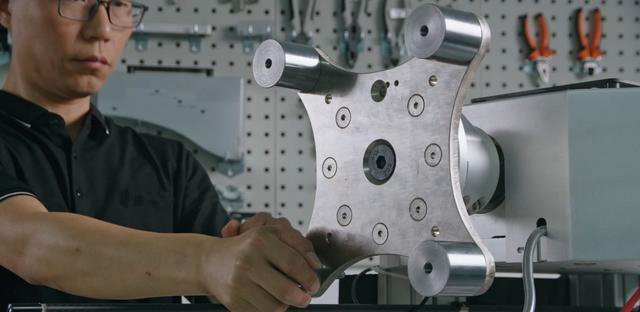

2. 分别将4个安装螺柱安装在测试台前端的安装端板上，使用配套的螺栓进行紧固连接。

安装发动机座连接螺柱

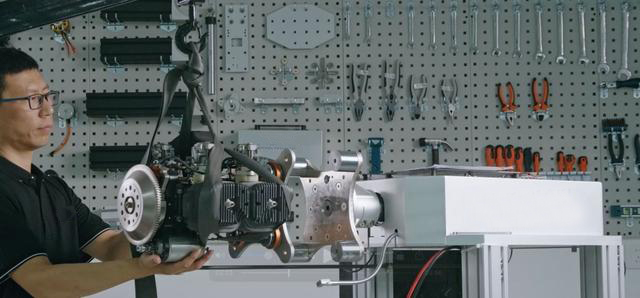

3. 使用专用的吊装工具，将发动机吊起；调整发动机吊装高度，尽量使发动机与测试台的安装端面保持在同一高度；调整发动机位置，使发动机安装座孔位与测试台安装螺柱孔位对齐；使用配套螺栓进行紧固连接

发动机在测试台上安装

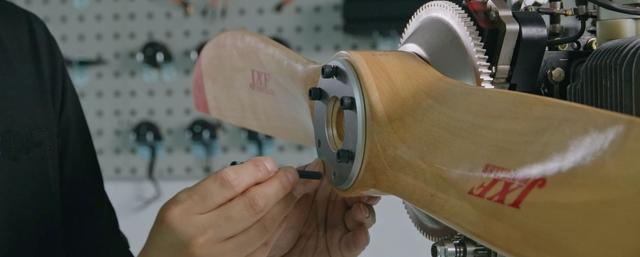

4. 螺旋桨安装应保持螺旋桨上的航向与飞机航向一致；使用配套安装螺栓及桨垫进行装配；依次对螺栓进行紧固。

发动机螺旋桨安装

三、发动机电汽控制装配与连接

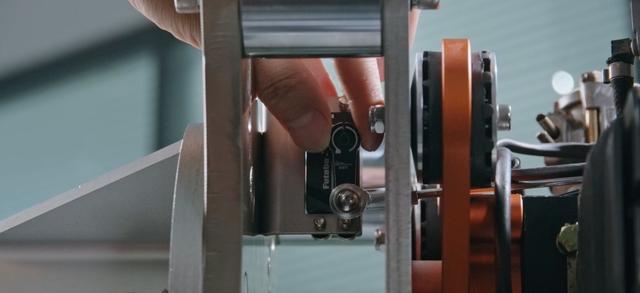

1. 发动机节气门的伺服传动装置（舵机）安装

将舵机安装座安装在测试台头部端板上；将舵机安装固定在舵机座上；并将舵机摇臂与舵机拉杆进行连接；将舵机信号线通过延长线接入测试台的油门控制信号接口

舵机安装

2. 磁电机点火系统装配

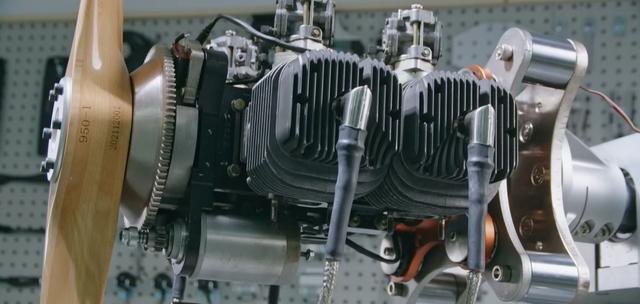

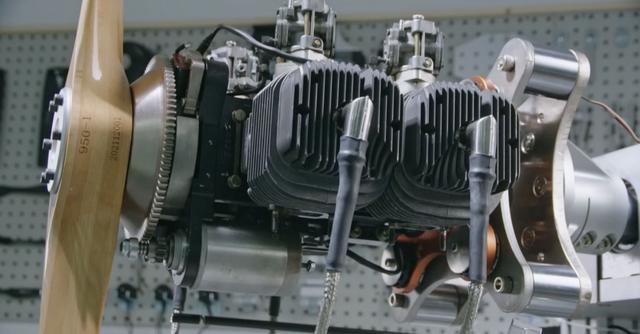

磁电机点火系统共两套，将其中一套磁电机点火系统的2个火花塞帽套入发动机前端左右两侧缸体的火花塞上，按压到位；将另一套磁电机点火系统的2个火花塞帽套入发动机后端左右两侧缸体的火花塞上，按压到位。

磁电机点火系统安装

使用扎带将两套磁电机点火系统，固定在发动机安装座上；

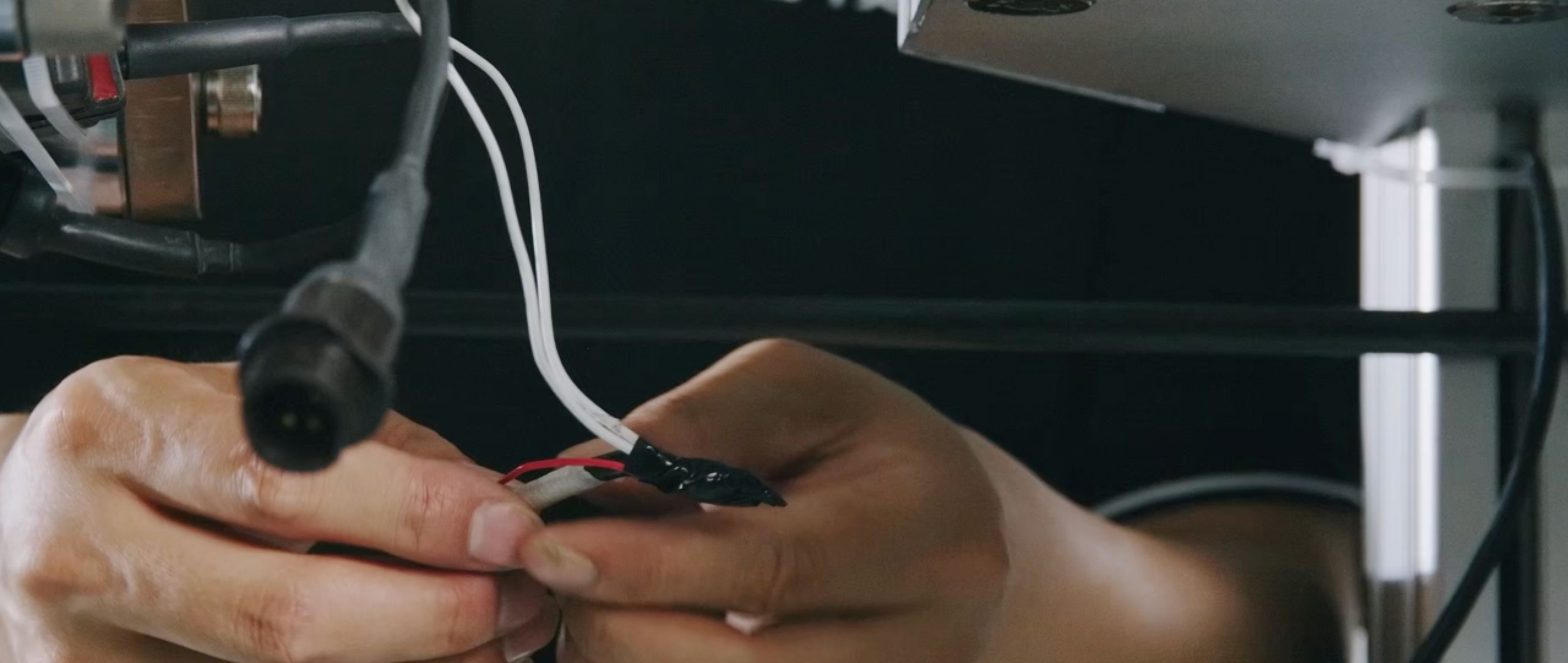

将2路磁电机点火系统搭铁线并联，与导线延长线连接在一起，使用绝缘胶带进行粘接密封；

搭铁线并联连接

导线延长线另一端接入点火开关，点火开关为红色的是应急开关；将点火开关的出线与发动机外壳通过螺栓紧固连接在一起；点火开关的线路连接需满足按下电路为通路状态，弹起为断路状态；将发动机上的点火接头分别与两套磁电机点火系统的点火接头连接；

3. 启动电机电路安装

将电源线正极接入启动电机的正极接线柱；将电源线负极接入启动电机的外壳

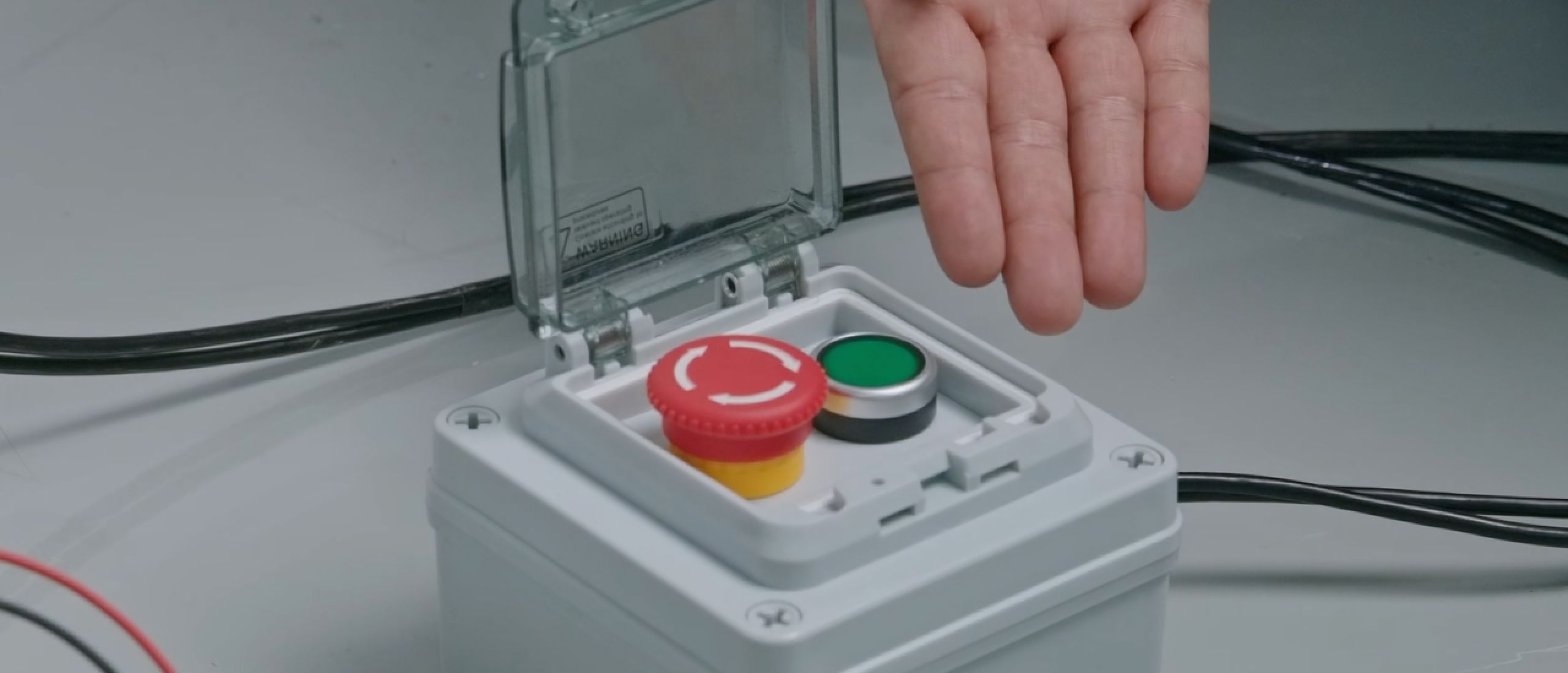

启动电机通过继电器控制电路的通路与断路，将继电器的信号控制线接入电启动开关，绿色的按键为电启动开关按键，线路连接需满足按下为通路状态，弹起为断路状态

电启动开关

4. 排气筒安装

发动机排气口加装排气管专用垫片，然后将排气管装配到发动机排气口处

使用螺母将排气管进行紧固连接

排气管安装

5. 发动机油路连接

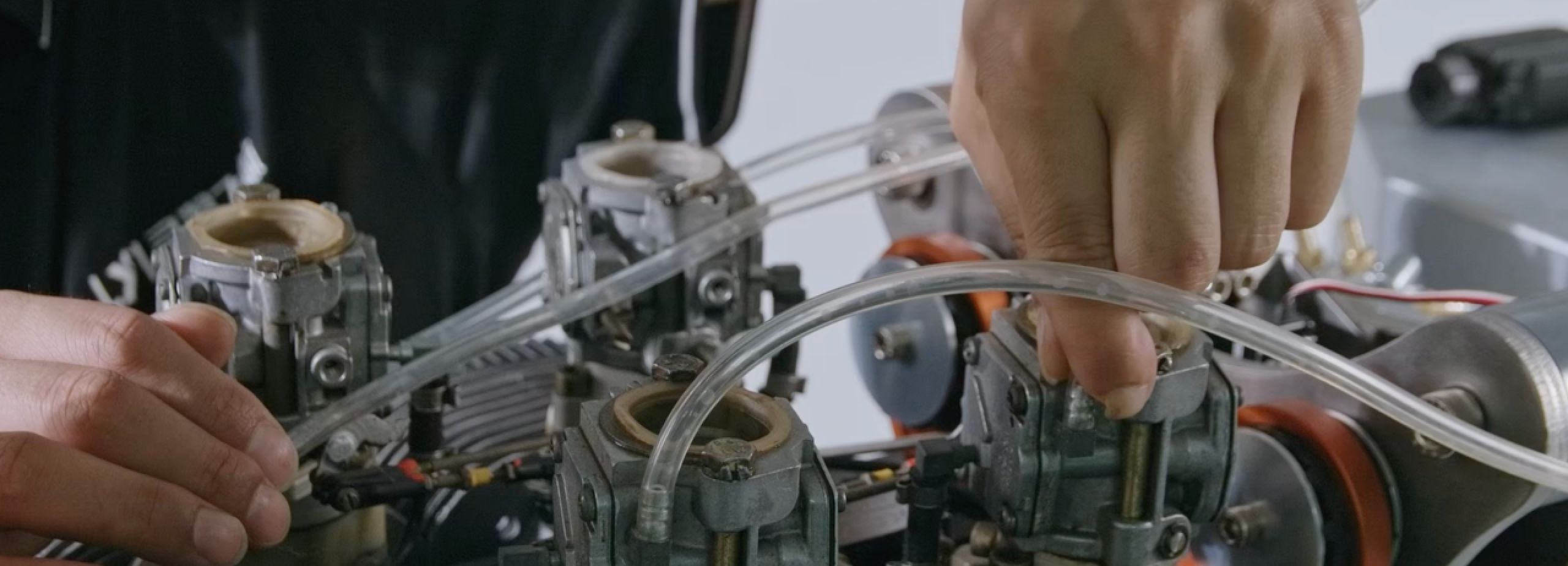

在发动机上安装4路进油管路；并将4路进油管并为1路，与油量传感器出口端的油滤进行连接。

油路连接

林巴赫L550E发动机安装以及电气、油路连接完成，感谢您观看本期发动机测试安装！
